Будни ретрокомпьютерщика: Fujitsu FMV-Biblo NE6/650R
Конец декабря 2025 г. В одном из отложенных объявлений на барахолке с ретро Fujitsu LifeBook замечаю ещё один незнакомый мне ноутбук этой компании. Он похож на недавно приобретённый Fujitsu FMV-Biblo NE7, но выглядит как-то более архаично. Узнаю у продавца, не продан ли, прошу сделать больше фото. Да, это более старый FMV-Biblo NE6. Договариваюсь об отправке, оплачиваю. Заказ будет ехать в Краснодар аж из Хабаровска. Продавец отправляет посылку аккурат под Новый год, 31 декабря, предупредив, что поедет она не раньше 4 января. В итоге едет ноутбук очень долго, и через три недели я его получаю. Но это и хорошо, так как перед получением я переболел ОРВИ и был бы не в состоянии получить посылку раньше. Как обычно, основная интрига в том, заработает ли он? Со слов продавца, ноутбук он не может проверить, так как у него нет нужного блока питания. Что ж, посмотрим…
На следующий день после получения приступаю к очистке ноутбука от грязи, к подробному осмотру и разборке. Ноутбук оказался весьма грязным, особенно снизу, но мне удалось его более-менее оттереть с использованием спиртосодержащей жидкости.
Как я уже рассказывал в статьях про FMV-Biblo NE7 и NB75J, особенность марок FMV-Biblo и FMV-LifeBook компании Fujitsu в том, что эти ноутбуки разрабатываются специально для Японии и продаются только там, и вся информация про них на японском. При этом некоторые модели этих марок унифицированы с LifeBook, а некоторые даже имеют двойняшек, то есть максимально родственные модели, но всё же другие. Была ли у NE6 двойняшка, мне узнать не удалось, но точно была у одной из предыдущих моделей с другим дизайном и у последующей NE7. Интересно, что дизайн мог перекочёвывать с одного поколения на другое, менялась при этом только начинка, но NE6 и NE7 сильно разные, как по оформлению, так и по конструкции. Но общая стилистика и конструктивные особенности явно общие. А ещё, между началом выпуска NE6 и NE7 всего четыре месяца. Довольно быстрая смена модельного ряда.
По информации со странички моего варианта под названием NE6/650R на сайте Inversenet технические характеристики и комплектация ноутбука следующие:
- Продуктовое обозначение модели: FMVNE665R3
- Дата начала выпуска: середина января 2001 г.
- Процессор: Intel Mobile Pentium III 650 МГц
- Объём кэш L2: 256 Кб
- Объём оперативной памяти: 128 Мб
- Тип памяти: SDR SDRAM PC100
- Объём жёсткого диска: 20 Гб
- Тип интерфейса HDD: Ultra ATA
- Проигрыватель компакт-дисков: DVD-ROM, CD-ROM, CD-R, CD-RW
- Сетевые устройства:
- Ethernet ОТСУТСТВУЕТ
- Модем V.90 56K
- Дисплей: 14.1” TFT XGA (1024x768)
- Разрешение внешнего дисплея: UXGA (1600x1200)
- Внешние интерфесы: 2 USB, FireWire S400, VGA, COM, LPT, PS/2
- Слоты PCMCIA: Type-I и Type-II или Type-III
- Операционная система: Microsoft Windows Millenium
- Питание: 16V 3.3A 53W, коннектор с иглой
- Размеры: 310x290x37
- Вес: 3.2 Кг
Выпускались также модификации с процессорами Mobile Celeron 600 и 650. Также как и Mobile Pentium III, это были модели на ядре Coppermine. Pentium III поставлялись с частотой 650, 700, 750 и 850. Модели с Celeron комплектовались памятью объёмом 64 Мб. При этом чипы памяти припаивались к плате, но имелся один слот расширения на максимум 128 Мб. Ещё были модификации с дисплеем SXGA+ (1400x1050) и без поддержки DVD. А ещё с инфракрасным пультом управления и Windows 2000 Professioanl.

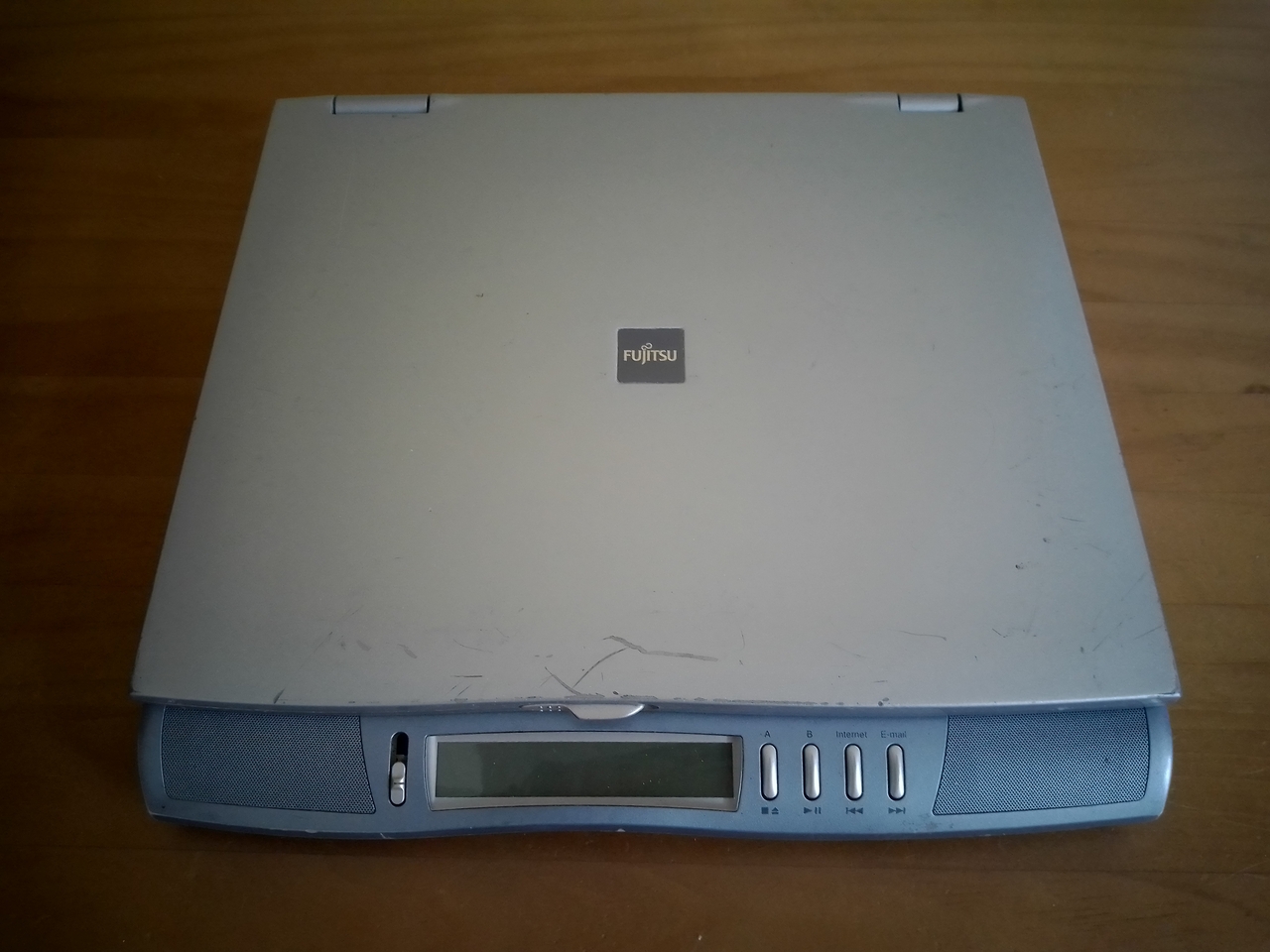

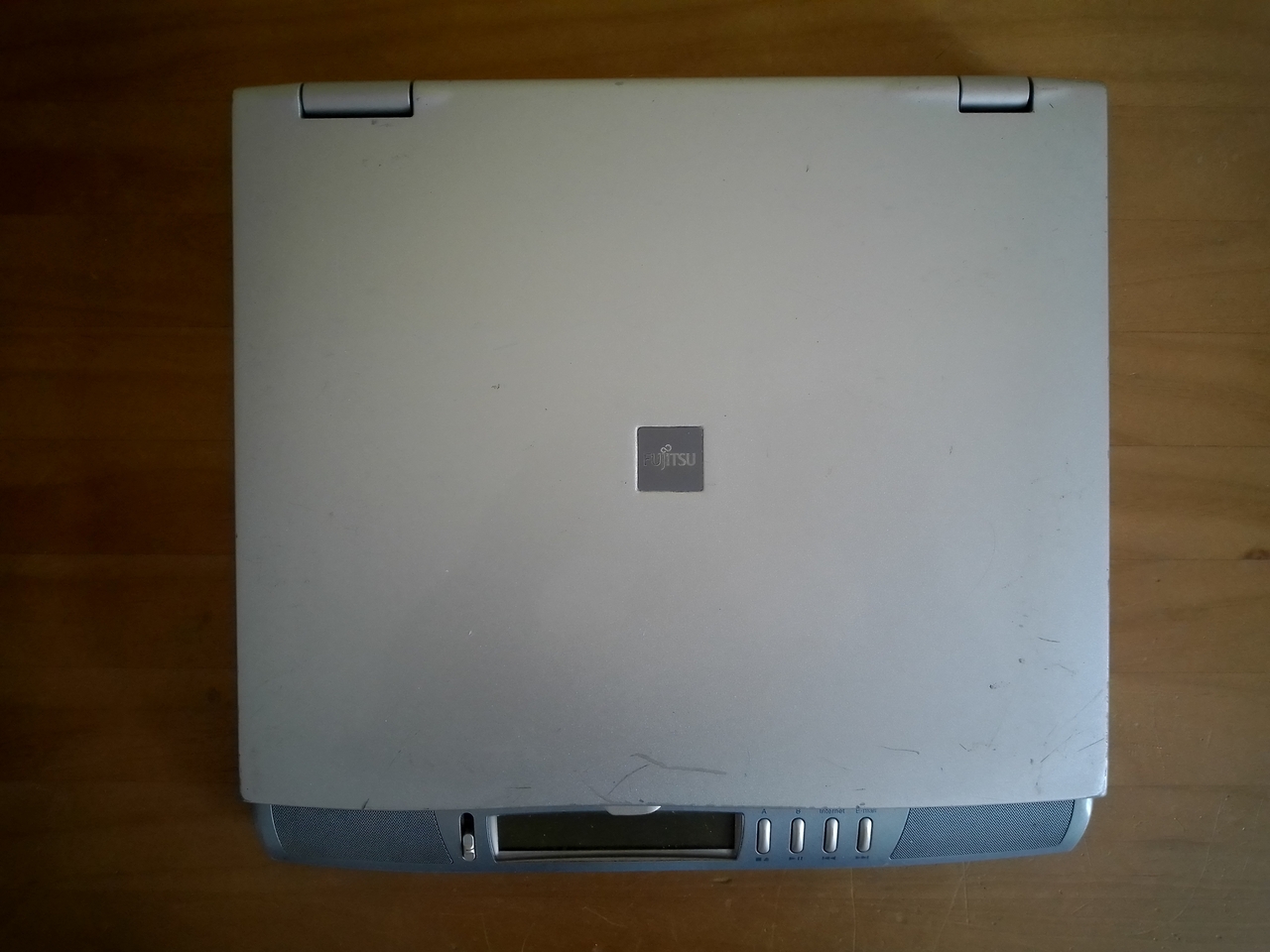

Рассмотрим ноутбук со всех сторон. Сверху выглядит квадратным за счёт выступающих за границы дисплея динамиков.
В отличие от NE7 крышка пластиковая, но, что удивительно для тех лет, она лакированная! А ещё у неё несимметричный вырез в районе кнопки защёлки, что тоже удивляет. И ему вторит такой же несимметричный вырез на корпусе.

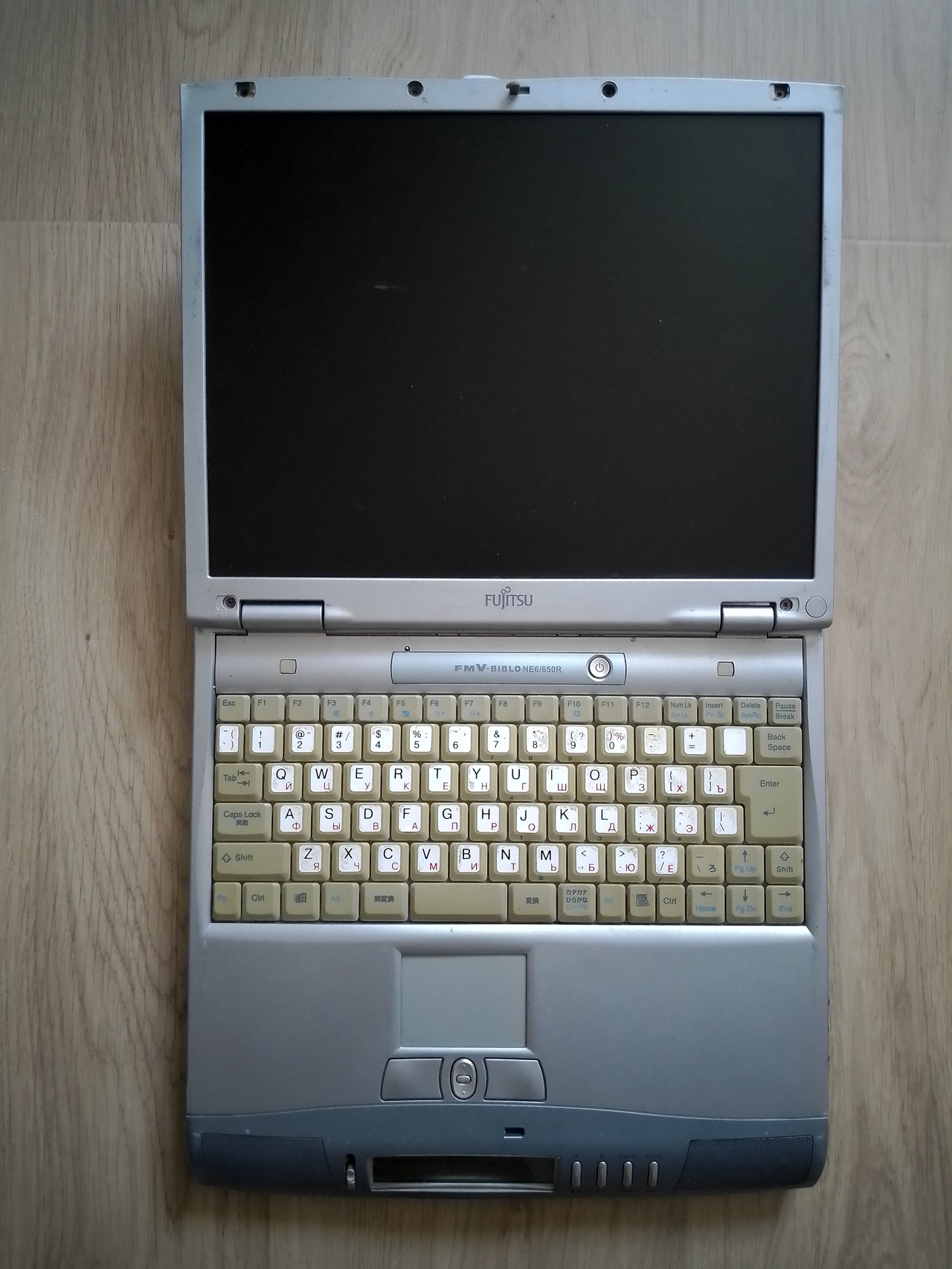

Раскрытие дисплея полное, на 180 градусов, даже больше. Петли держат. Оформление рамки дисплея типовое для ноутбуков Fujitsu начала 2000-х. Защёлка дисплея одна, такие встречаются во многих ретроноутбуках Fujitsu. Почему-то выковырены резиновые накладки на винты (потом станет понятно, почему).
Пластик матовый и покрашен в разные оттенки “серебрянки”. Никаких наклеек не сохранилось. Тачпад с двумя традиционными кнопками, между которыми располагается кнопка прокрутки.
Клавиатура специфическая, японская: есть клавиши с надписями чисто на японском, Fn крайний слева, пробел узкий, Enter огромный. Алфавитно-цифровые клавиши выделены более светлым цветом. Это характерная черта клавиатур Fujitsu тех лет. Наклейки с русскими буквами надо отклеить.
Пожалуй самое интересное у ноутбуков серии NE находится спереди. Голубым цветом выделена аудиосистема, включающая в себя два довольно больших динамика, по бокам от них находятся отверстия, между ними большой жидко-кристаллический монохромный дисплей без подсветки и справа от него четыре кнопки управления плейером. Слева от дисплея переключатель режимов для этих кнопок: Application для быстрого вызова приложений и Disk Player для управления проигрывателем.
В закрытом виде динамики и интерфейс аудиосистемы остаются открытыми.

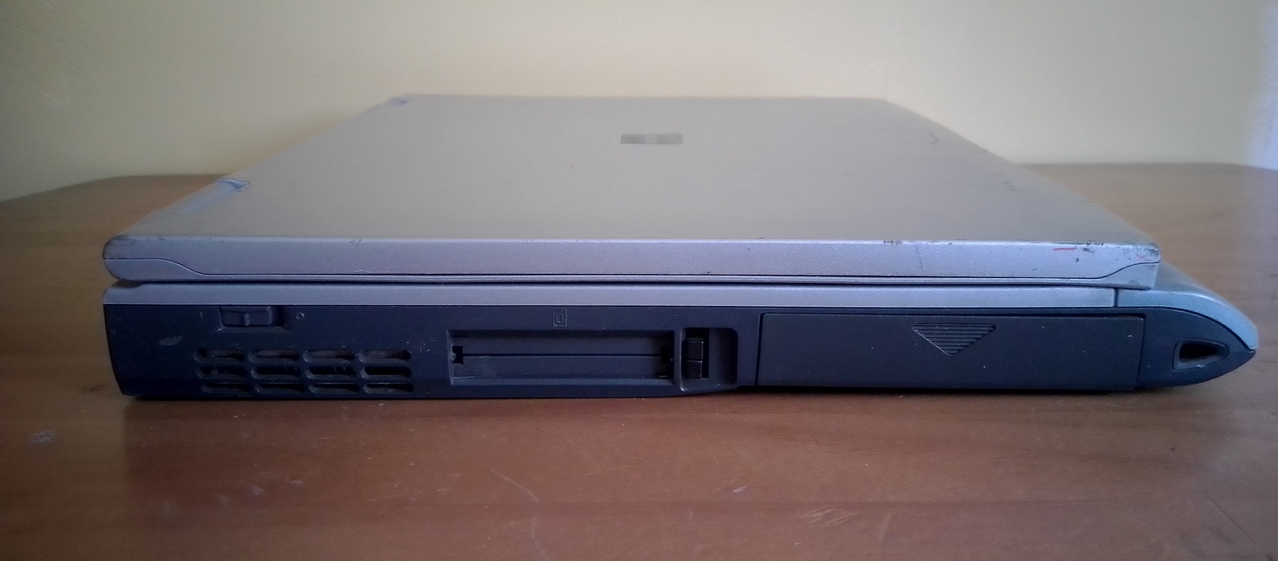

Слева находятся: переключатель питания, решётка вентилляции, два слота PCMCIA, крышка отсека аккумулятора, отверстие аудиосистемы.

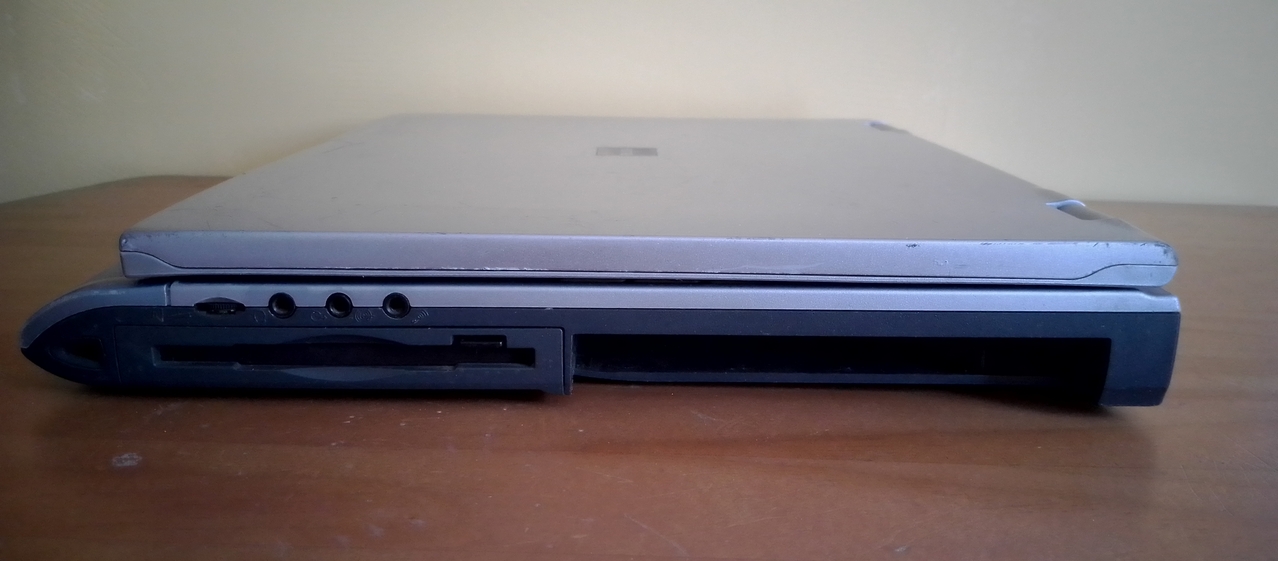

Справа: симметричное левому отверстие аудиосистемы, колёсико регулировки уровня громкости звука, гнёзда для подключения наушников, микрофона и комбинированный разъём. Отсек для CD-проигрывателя пуст, к сожалению. Снова, как и в случае с NE7 я не смогу насладиться музыкой, проигрываемой автономным плейером. Увы!

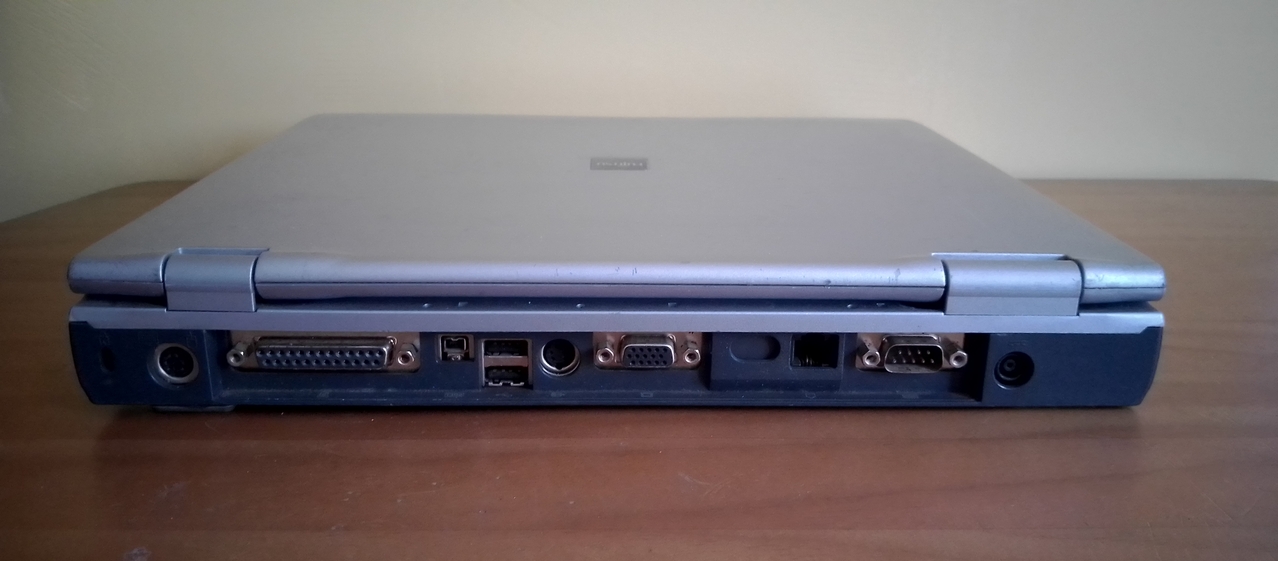

Сзади: гнездо замка Kensington, комбинированный PS/2 для мыши или клавиатуры, параллельный порт, FireWire, два USB (чёрного цвета, вероятно 2.0), видеовыходы S-Video и VGA, заглушка (по видимому здесь мог устанавливаться IrDA), модем V.90, последовательный порт, гнездо питания с иглой.
В ноутбуке нет никаких сетевых интерфейсов, кроме модемного. Для работы с сетью требовалась плата расширения формата PCMCIA.

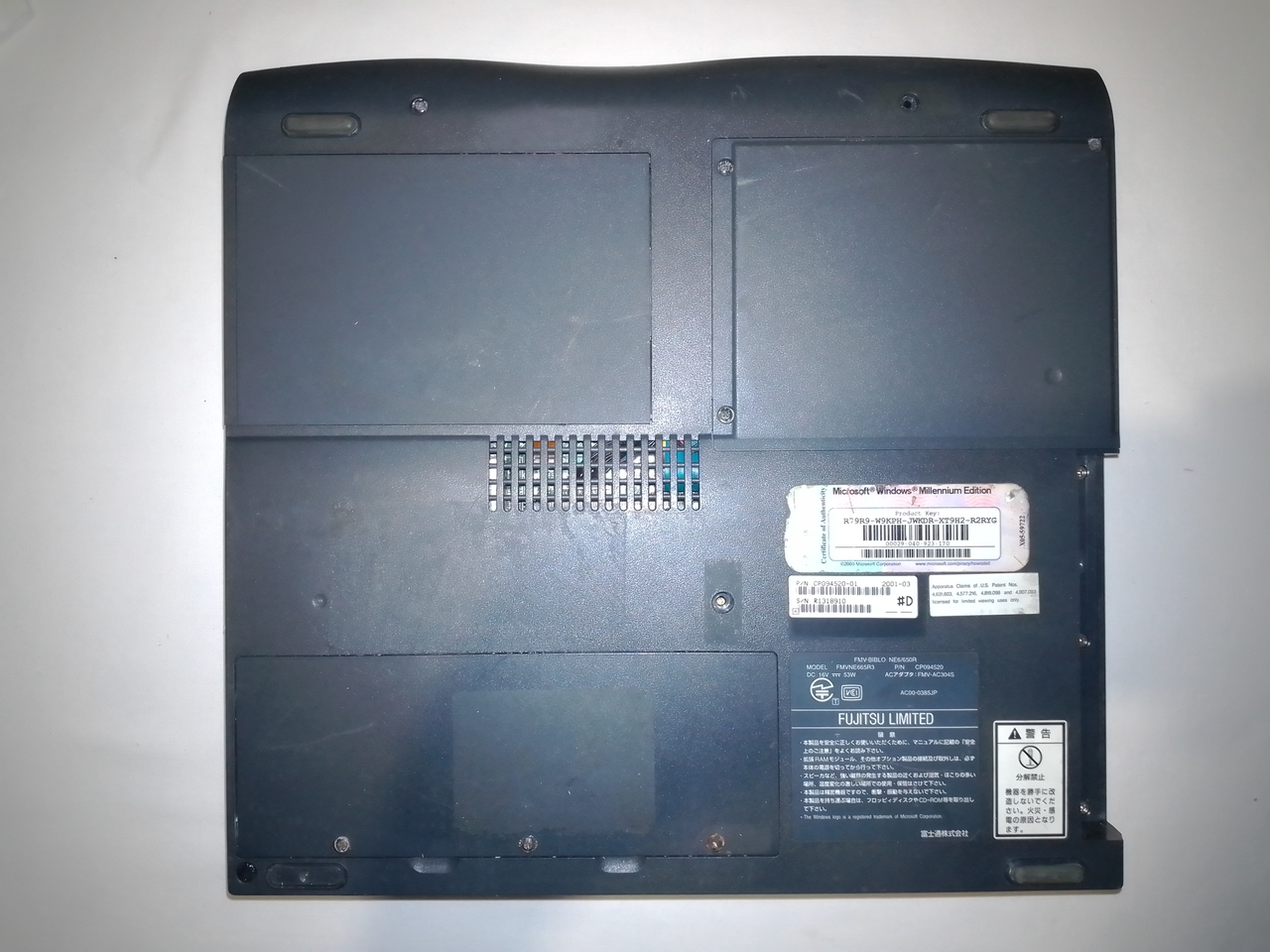

Вот так выглядит дно после очистки от ненужных наклеек и грязи. Часть винтов со ржавыми головками, а часть вообще отсутствуют. Цвет поддона тёмно-серый как и у других моделей Fujitsu того времени, да и после него у некоторых тоже. Видна решётка забора воздуха. Одна резиновая ножка отсутствует: ну хоть три из четырёх на месте, часто бывает нет ни одной.

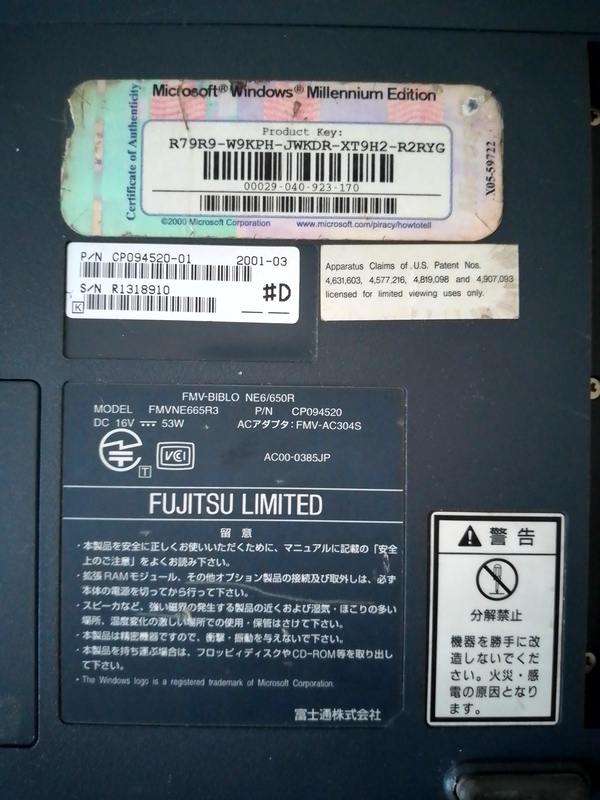

Со стикера узнаём, что требуется блок питания на 16V 53W (т.е. на 3.36A). Такой у меня уже есть, достался с одним из LifeBook того же года. Но подойдёт и более поздний и чаще встречающийся на 3.75A. Дата производства: март 2001 г.

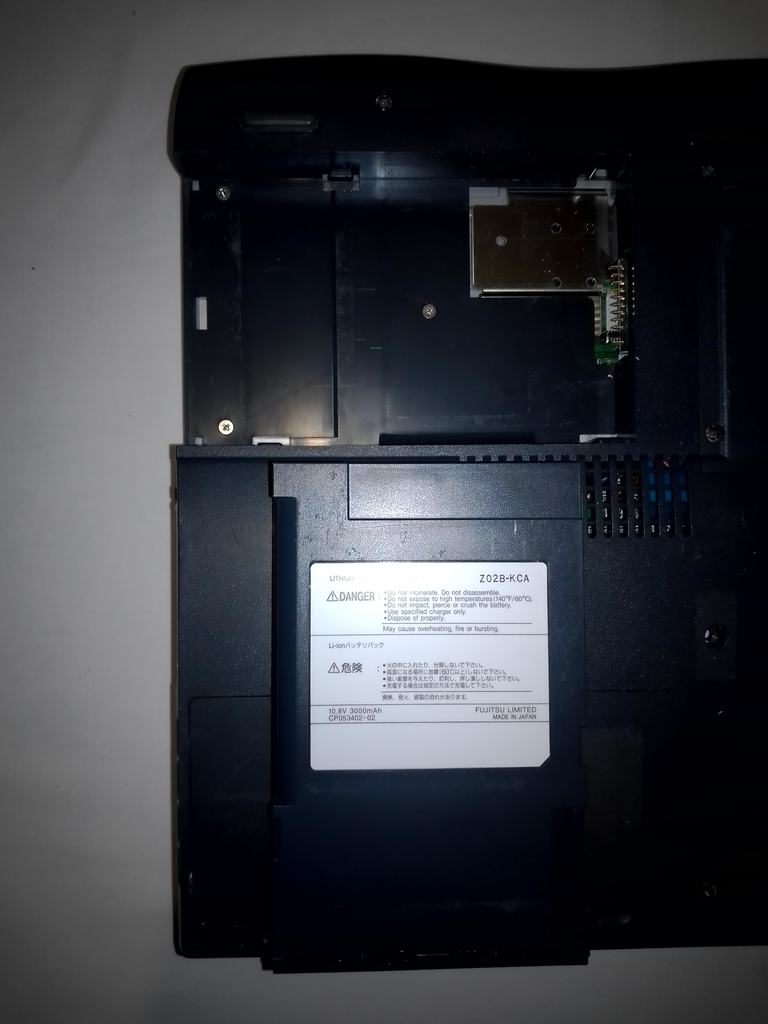

Отсек аккумулятора открывается сбоку сдвигом панельки вниз.

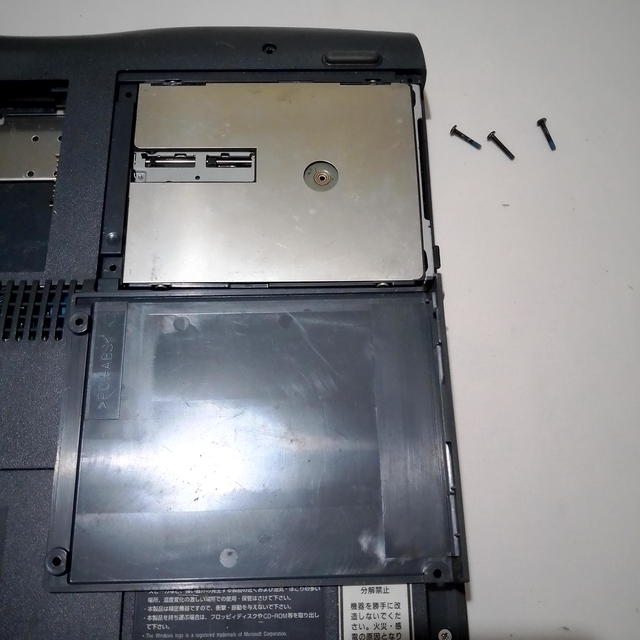

Крышка отсека дисковода держится на трёх винтах.

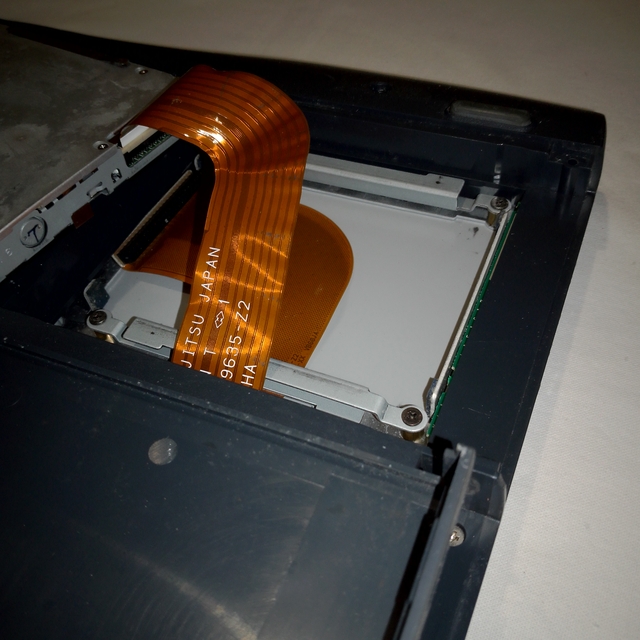

Приподнимаю дисковод, а HDD то нет… Хорошо хоть шлейф с коннектором на месте.

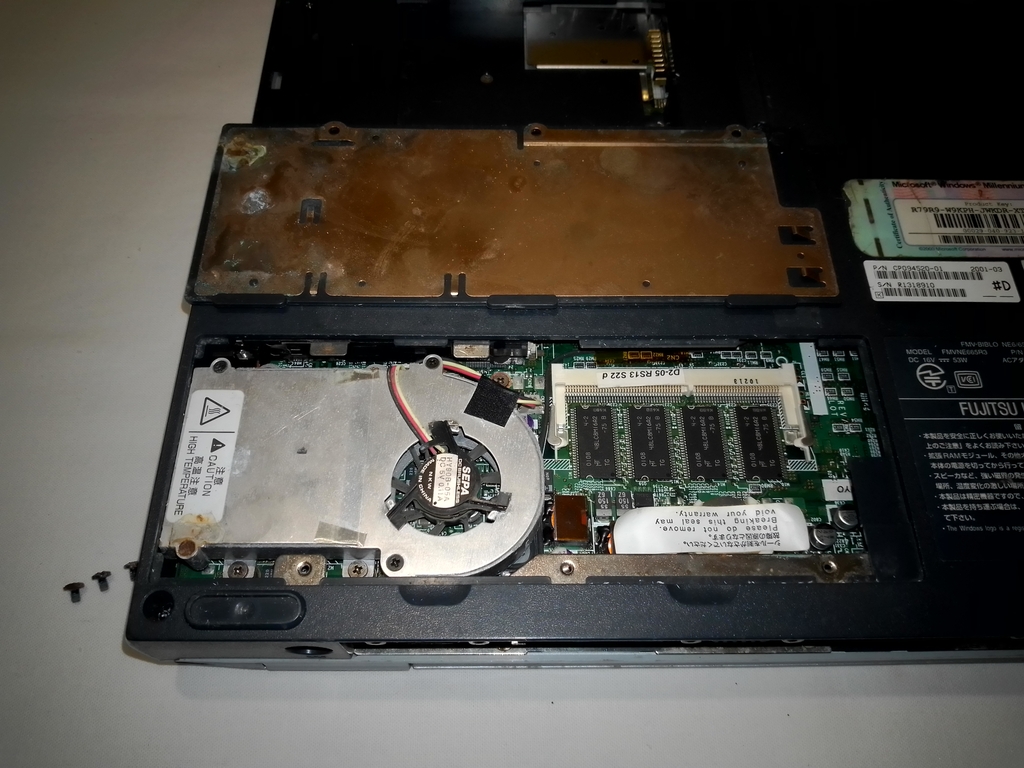

Посмотрим, что скрывается под большим лючком. А там много интересного, оказывается: система охлаждения, память, батарейка часов. Очень удобно для обслуживания и апгрейда. Без ржавчины не обошлось, вот почему винты были с коррозией шляпок. Плохой звонок, но посмотрим.

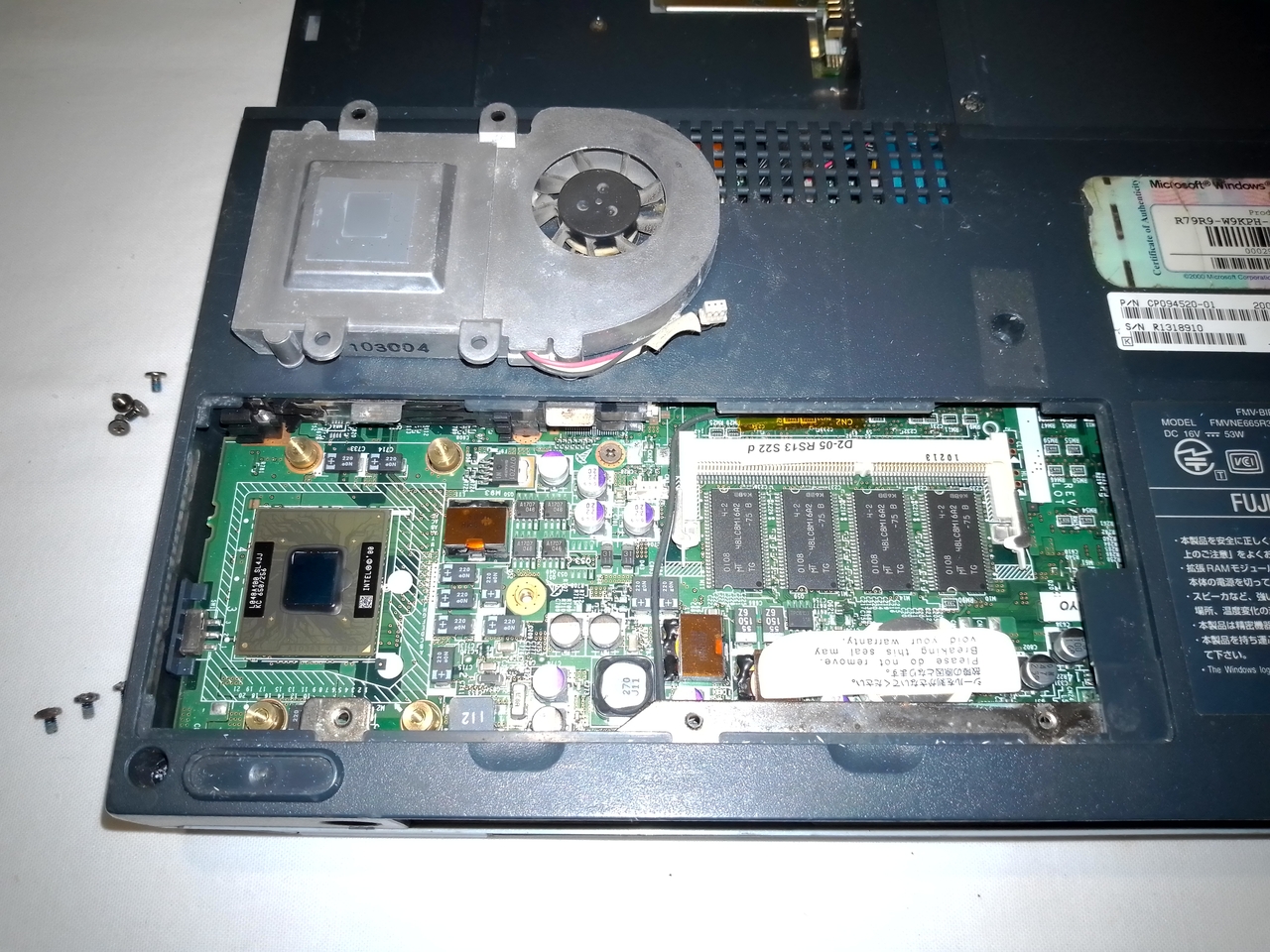

Снимаю систему охлаждения. Процессор припаян к плате. У NE7 также. Не очень понятно почему, ведь модель не из класса компактных и лёгких.

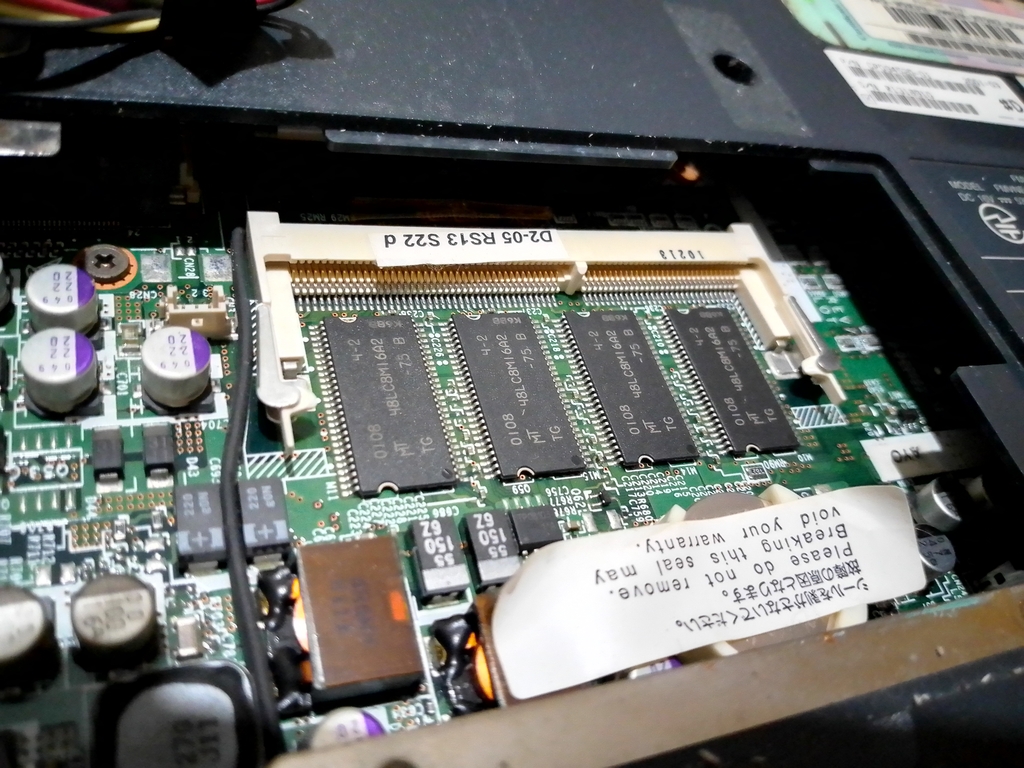

Модуль расширения памяти отсутствует. Сомневаюсь, что его не было, но с фабрики он вроде выходил только с чипами памяти припаянными к плате. Чипы, собственно, производства компании Micron. Рядом с памятью располагается батарейка часов.

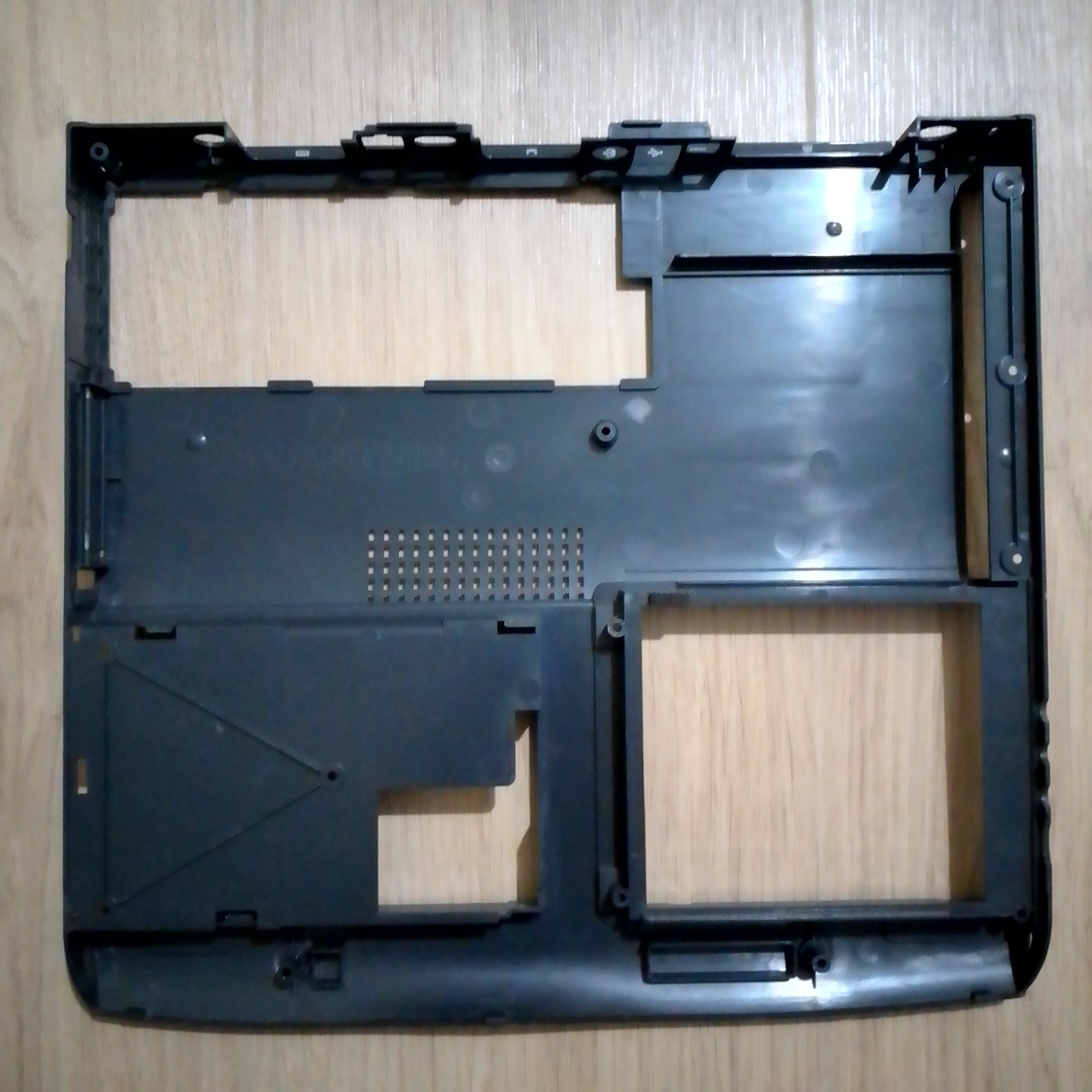

По опыту с NE7 пытаюсь снять поддон, который оказывает достаточно чистым.
Снятие поддона даёт доступ ко всей системной плате и другим компонентам, таким как аудиосистема и LCD-дисплей. Плата носит название ELLIS3 и произведена во Вьетнаме. Виден также модуль модема.

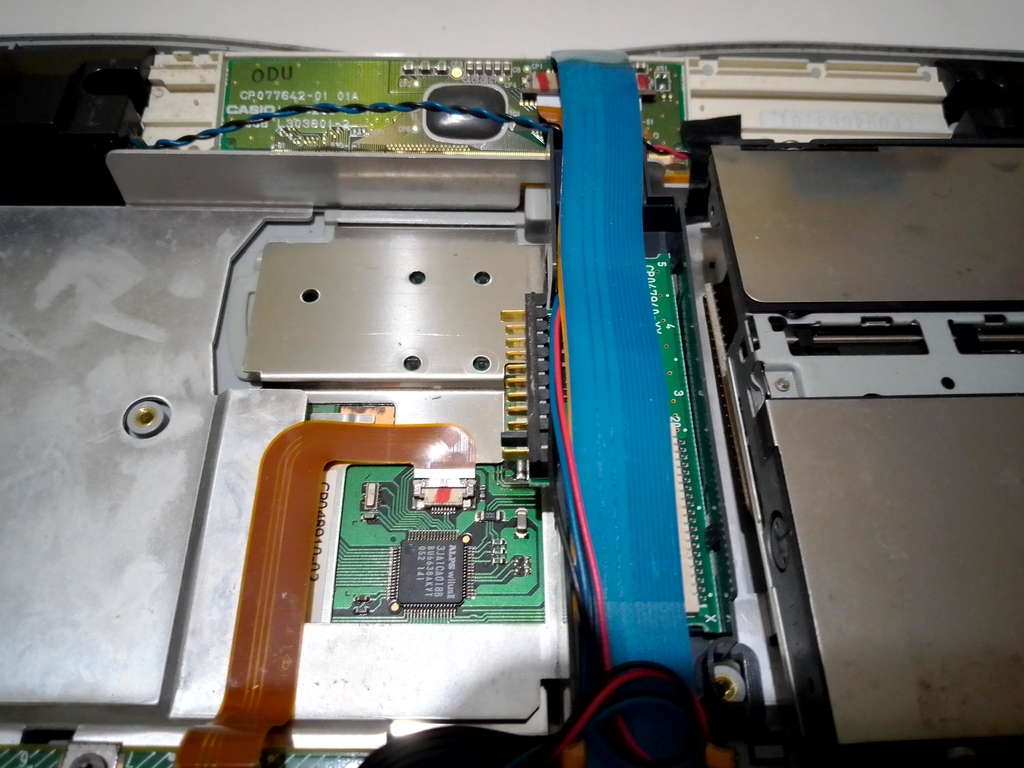

Сенсорная панель здесь компании ALPS. А LCD-дисплей CASIO.

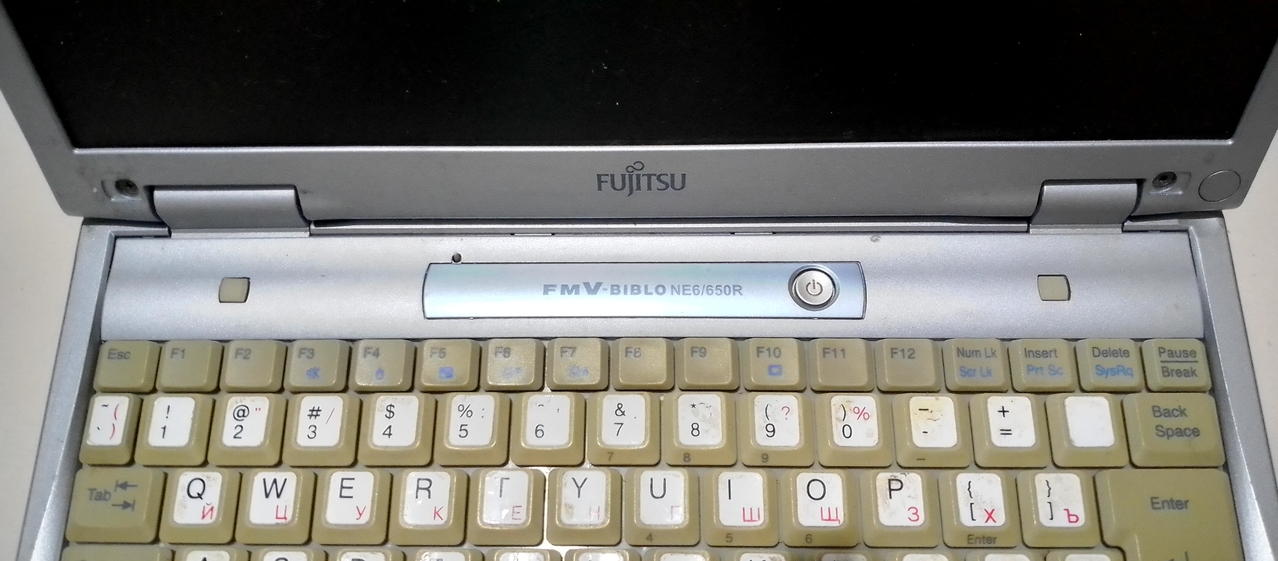

Ставлю поддон назад, переворачиваю и пытаюсь снять клавиатуру. Судя по всем её удерживает вот эта панель, которая прикручена двумя винтами, скрытыми под резиновыми заглушками.

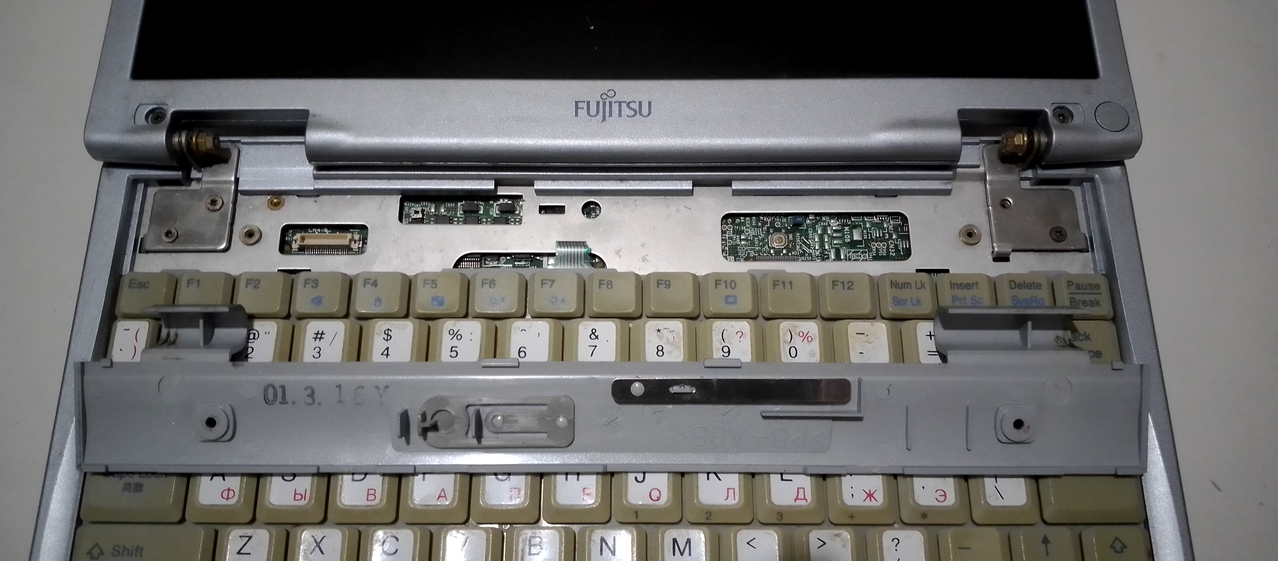

Снимаю панель и расстраиваюсь: шлейфа дисплея нет. Дурной признак: нет ни HDD, ни шлейфа, ни CD-проигрывателя, ни SODIMM. Но, судя по всему, шлейф такой же как у NE7… Кстати, панель произведена в день рождения моего отца, и в 2001 г. ему было примерно столько, сколько мне сейчас. Но приобрести такой классный ноутбук мы тогда не могли себе позволить.

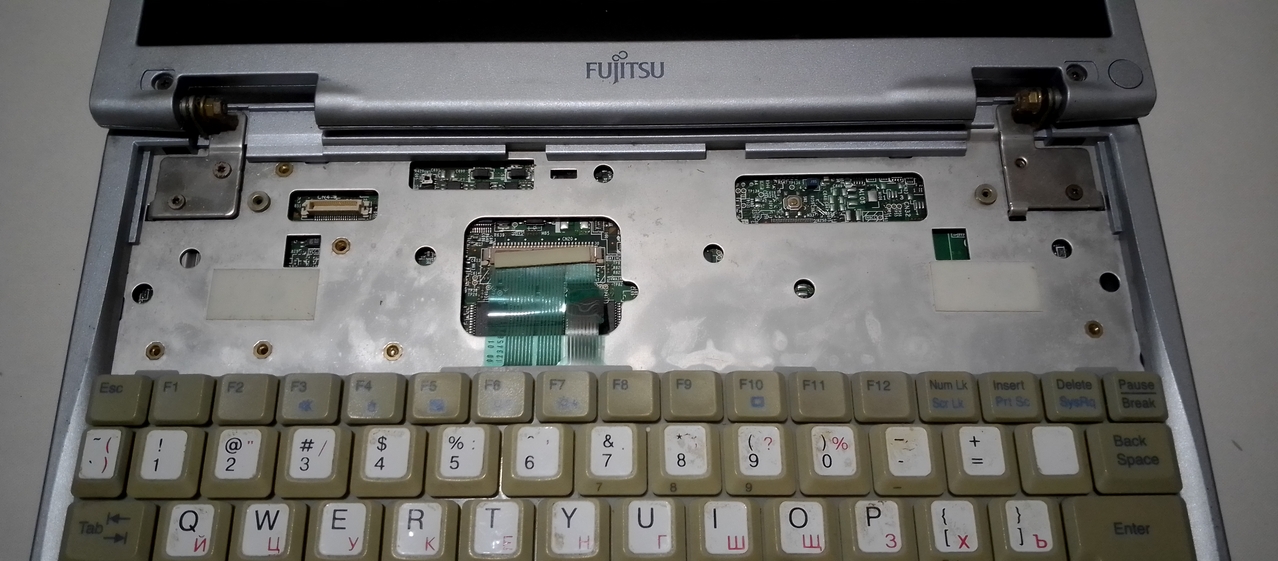

Шлейф клавиатуры не такой, как у NE7, увы. У правой петли не хватает одного винта. Под клавиатурой традиционная для ноутбуков Fujitsu металлическая панель.

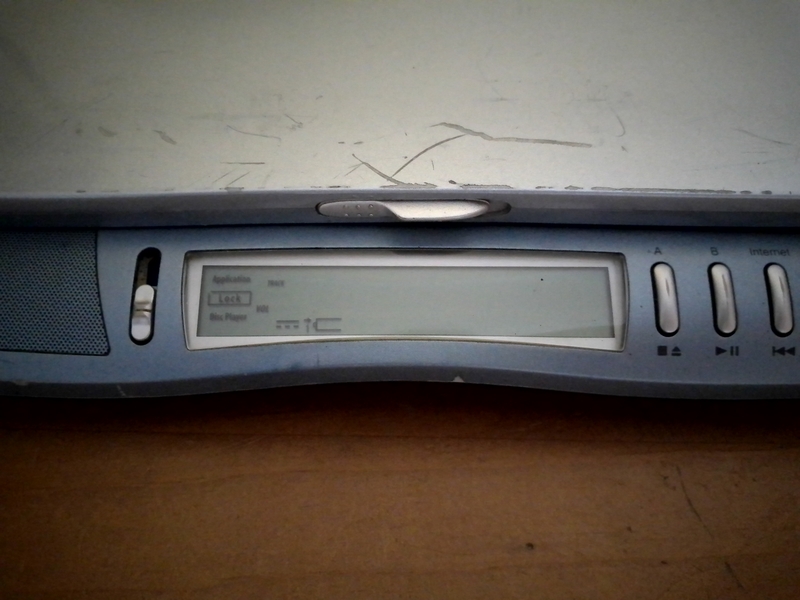

Ставлю всё назад и хочу проверить, жив ли экспонат. Так как шлейфа нет, подключаю ноутбук к внешнему дисплею по VGA. Подключаю к электросети. А питание то идёт. Уже неплохо.

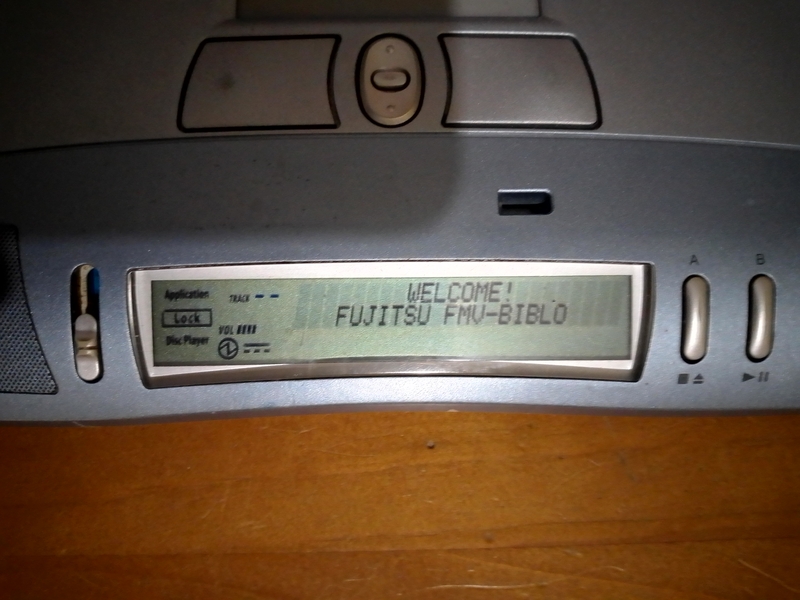

Включаю питание. На LCD-дисплее появляется приветственная надпись и другая информация (уровень громкости динамиков, режим проигрывателя дисков).
А на внешнем дисплее появляется логотип Fujitsu.

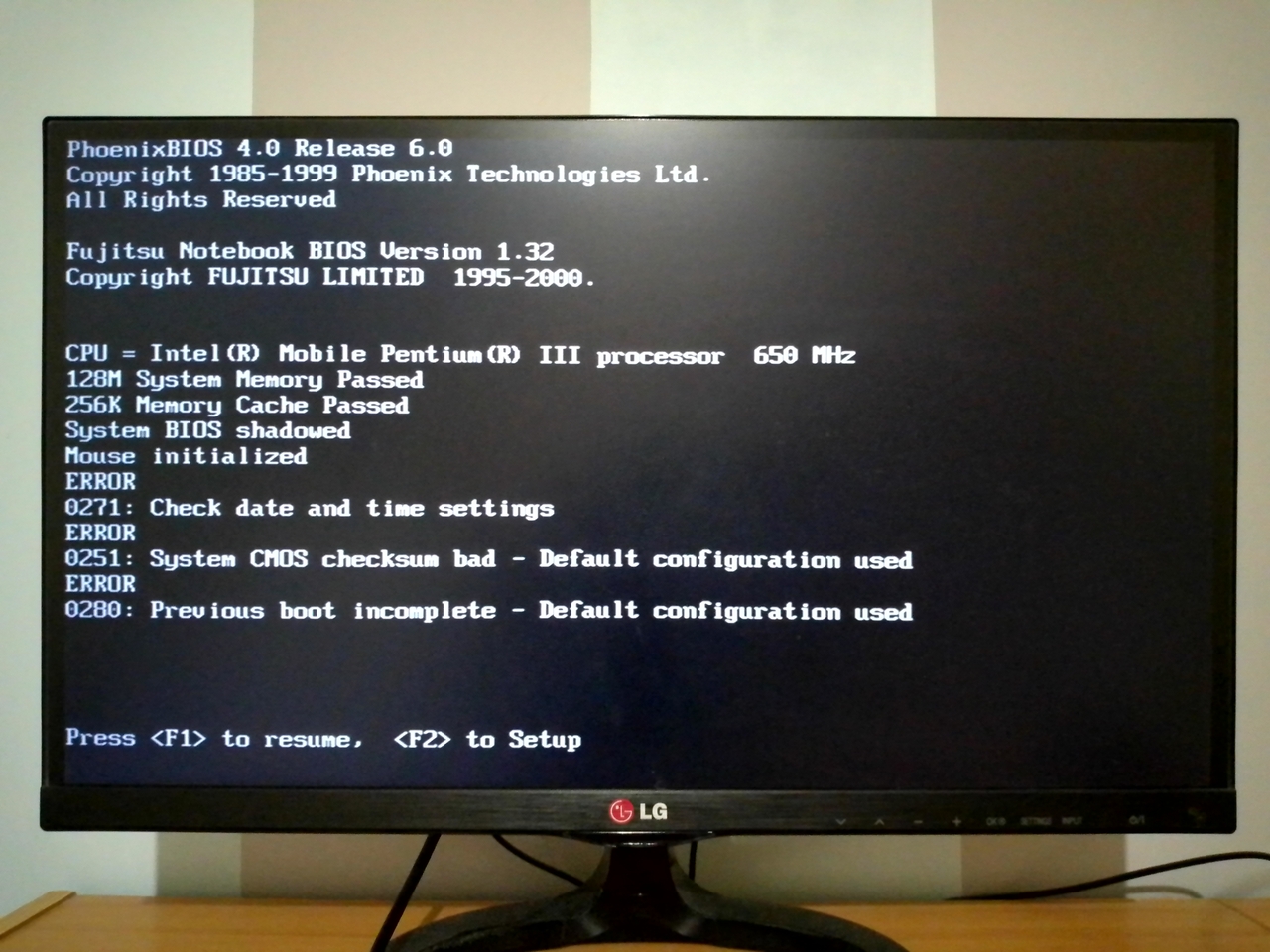

Затем характерный писк и сообщение об ошибке в CMOS памяти. Ничего страшного, батарейку можно поменять.

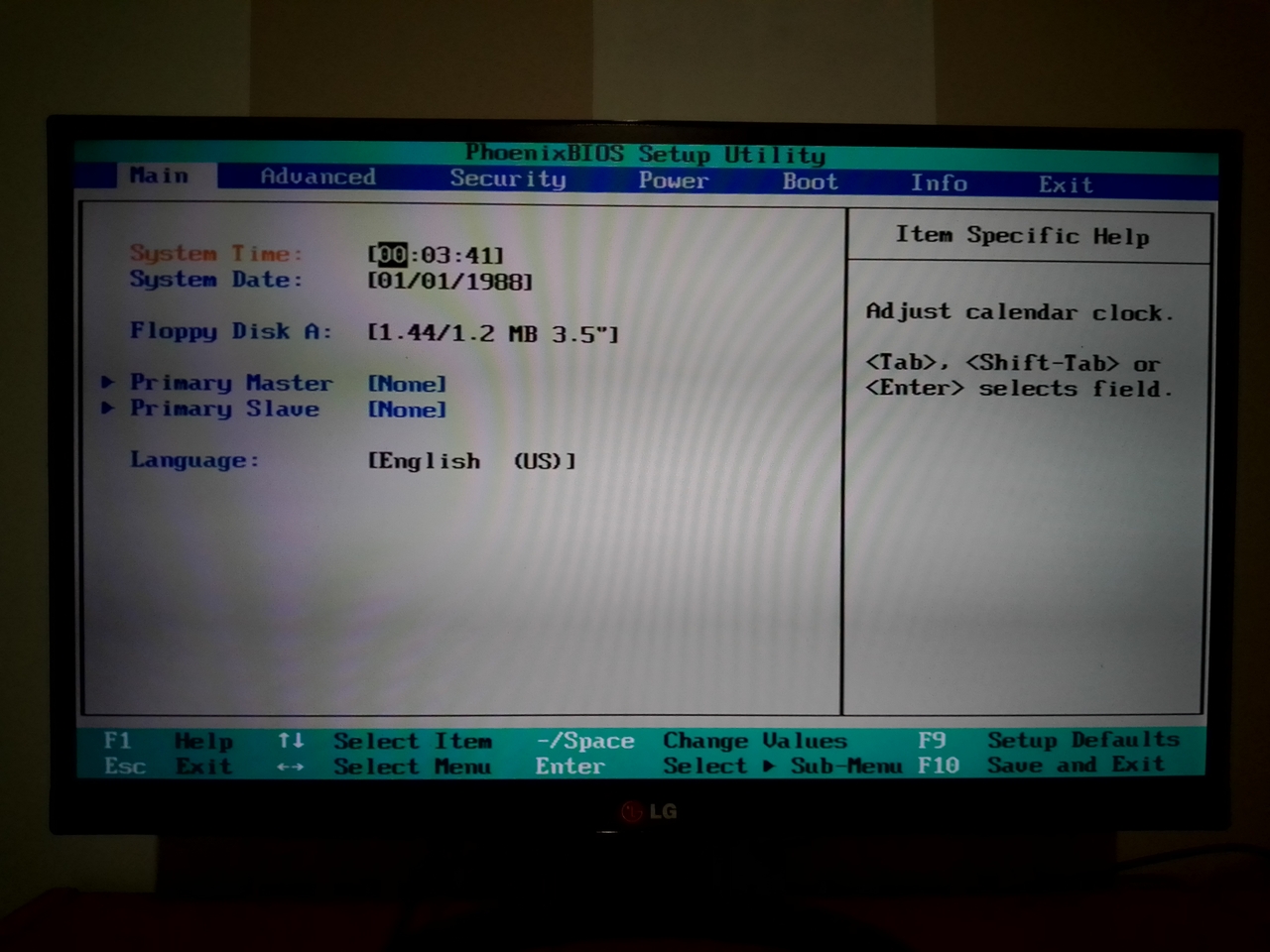

Пробую зайти в настройки BIOS. Клавиатура рабочая, по крайней мере часть клавиш. И это хорошая новость.

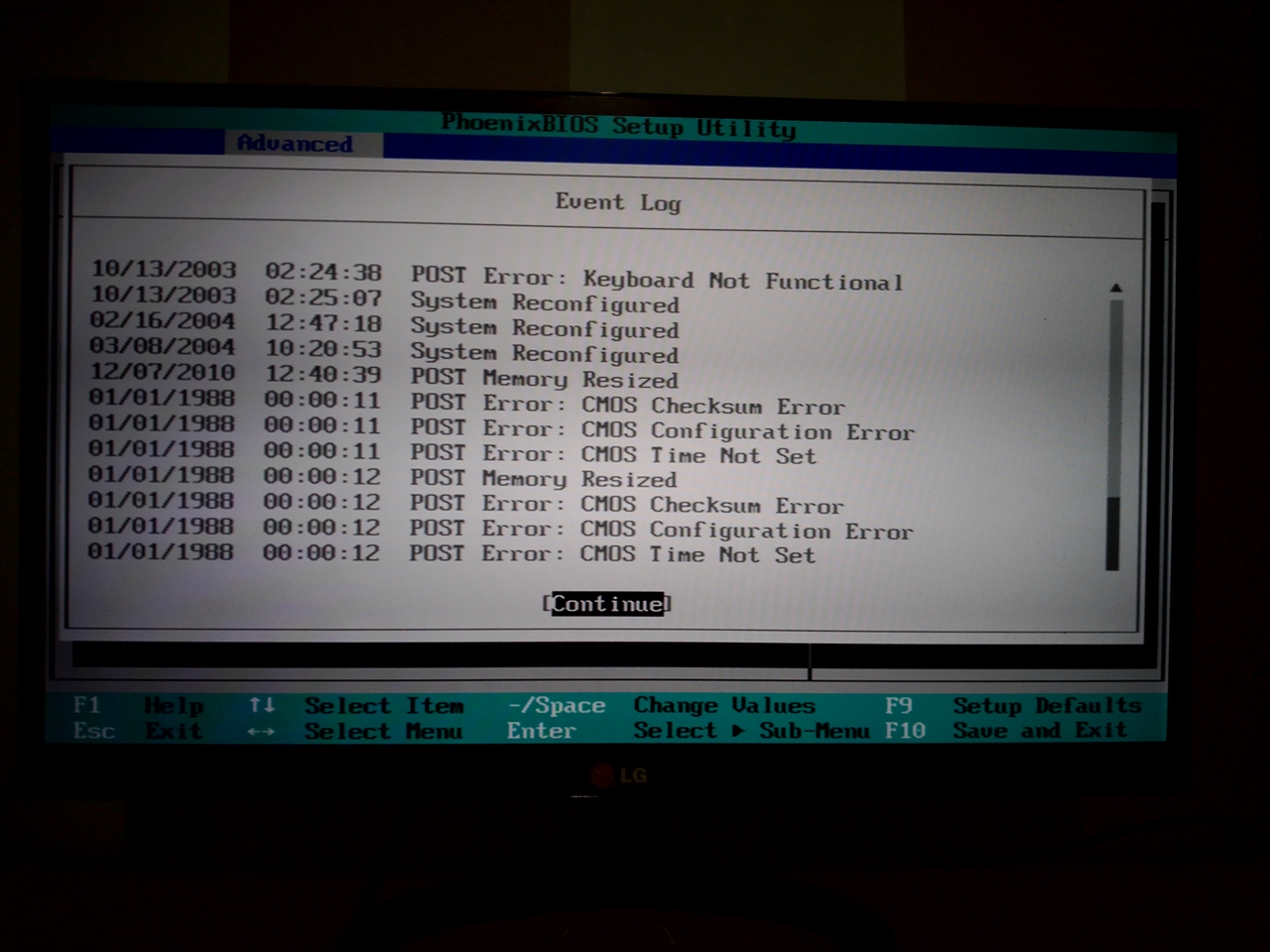

До 2010 г. ноутбук работал, после чего вышла из строя батарейка, и дальнейшая история темна.

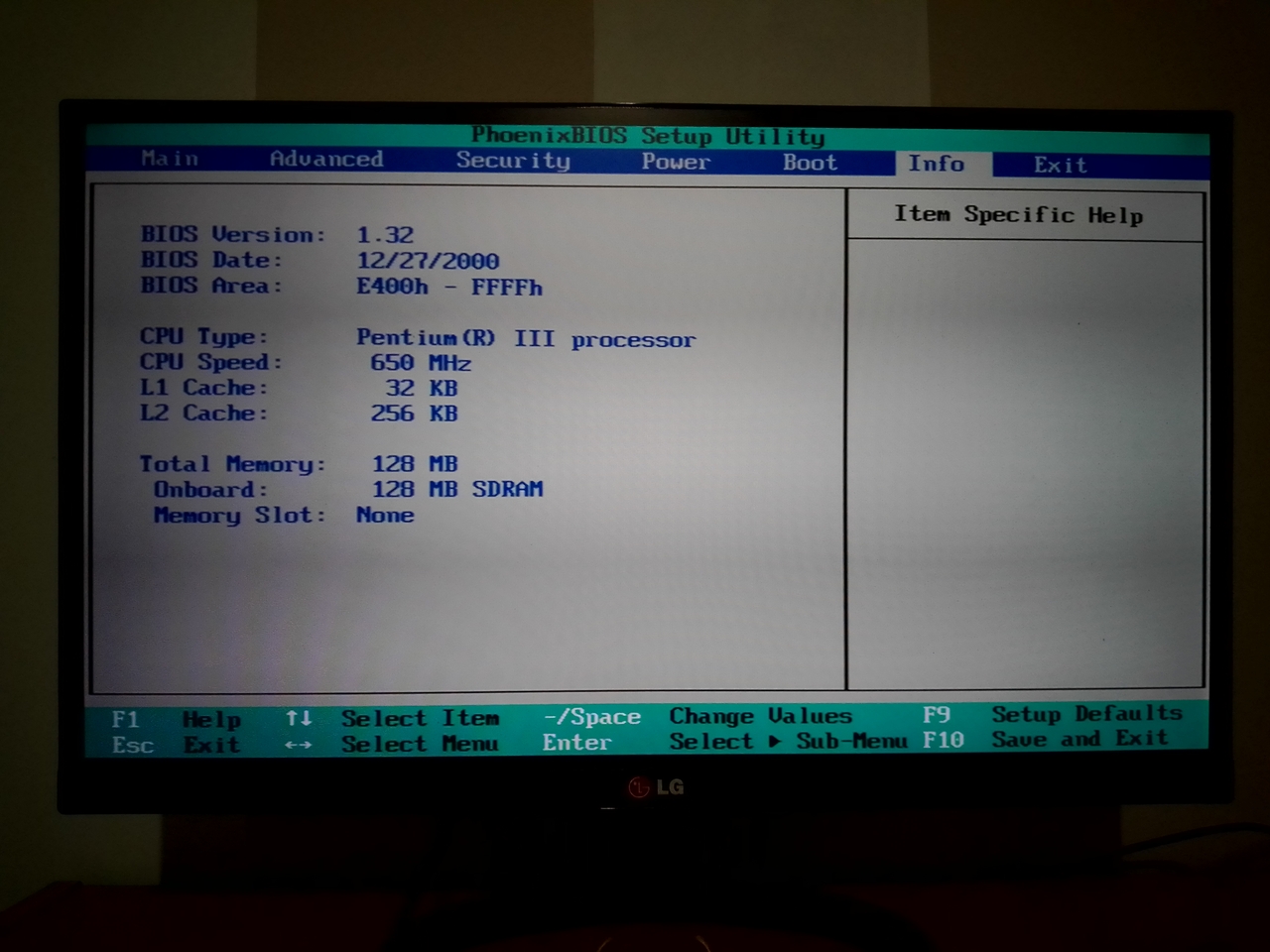

BIOS конца 2000 г. Похоже ни разу не обновлялся.
Естественно желание сравнить NE6 и NE7 между собой.

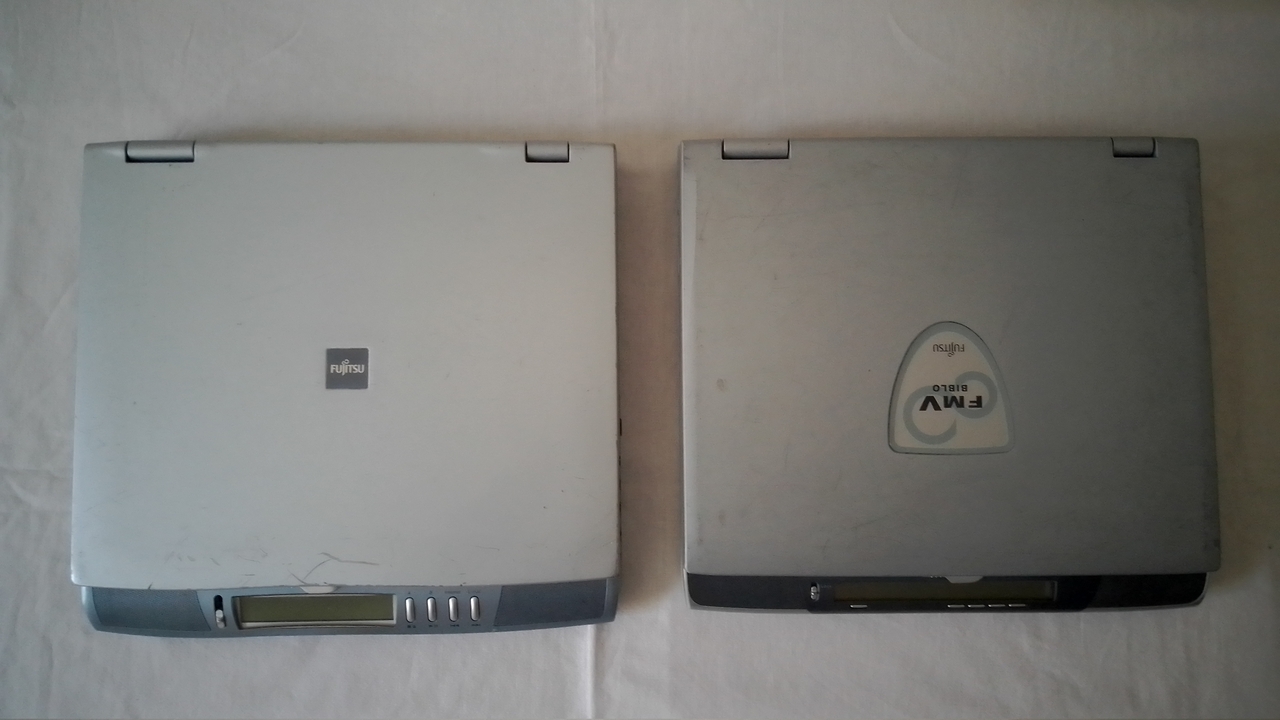

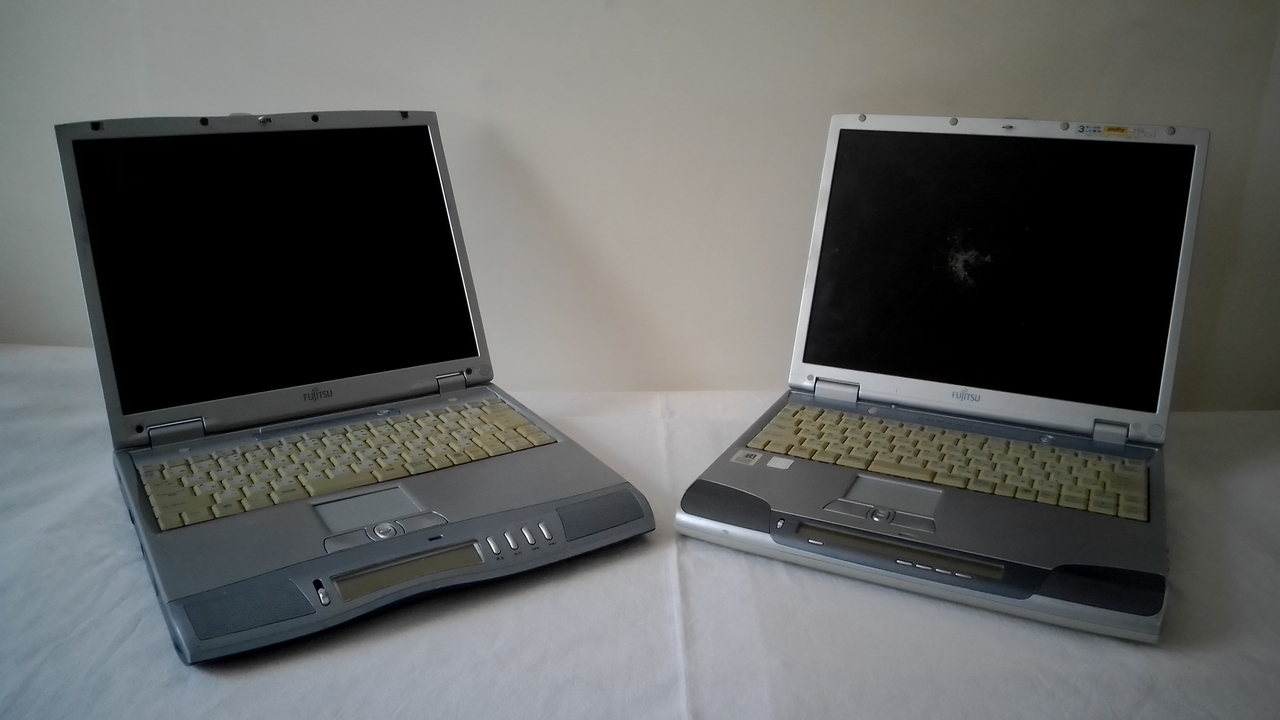

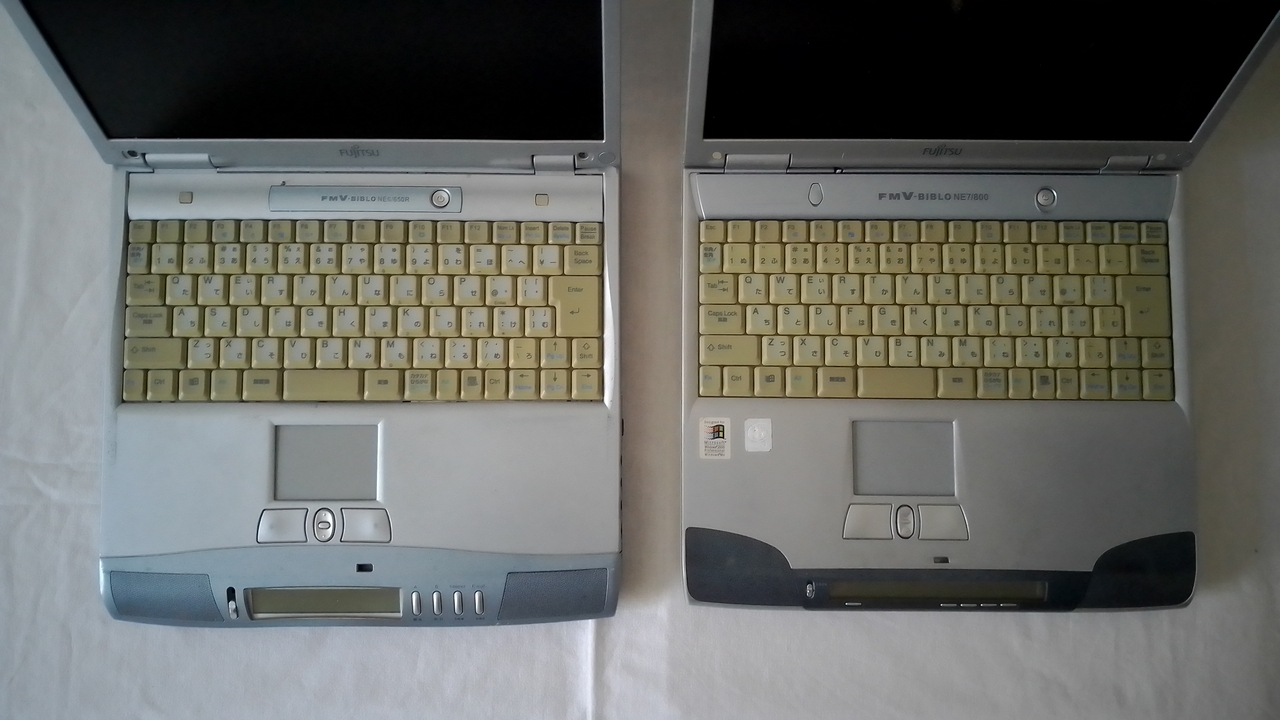

NE6 немного больше по всем направлениям. Клавиатуры одинаковые, как и дисплеи. В остальном сходство чисто стилистическое.
Разница в логотипах на лицо, как говорится.
Что дальше
Это уже третий настоящий “японец” в моей коллекции, и он снова меня порадовал: нескушный дизайн, интересная и продуманная конструкция. Внешне и конструктивно он схож с NE7, но в деталях повсеместно другой. Хотелось бы довести его до нормального рабочего состояния: поставить шлейф, HDD, планку памяти и попытаться установить какую-нибудь ОС. Возможно про это будет отдельный рассказ.
